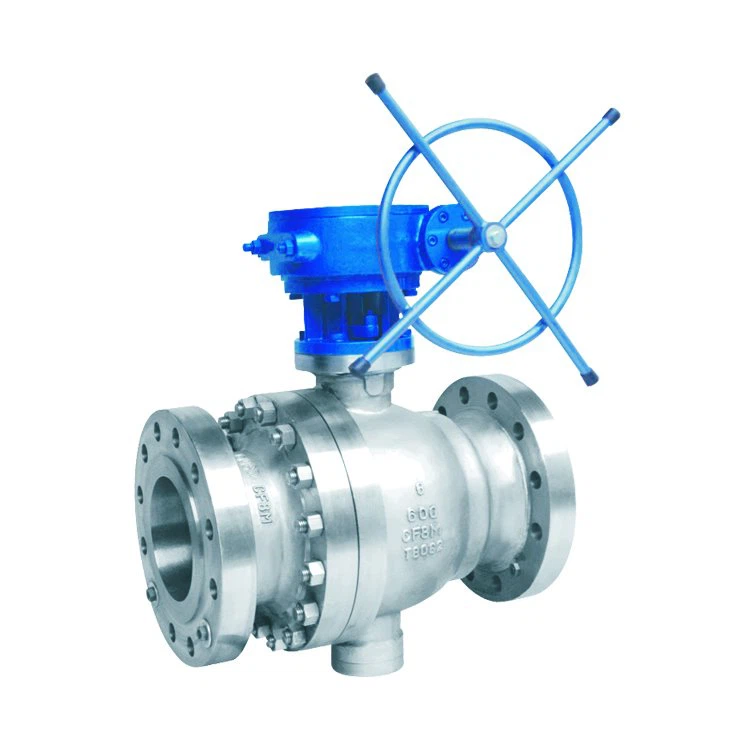

Injap Bola DBB

Bagaimanakah Double Block dan Bleed Ball Valve Berfungsi?

Blok berkembar dan injap berdarah digunakan untuk pengasingan dalam aplikasi kritikal. Mereka juga menghalang pencemaran produk dan mengekalkan integriti sistem. Injap DBB memudahkan untuk mengeluarkan mesin untuk pembersihan, pembaikan dan penyelenggaraan.

Sebelum injap DBB digunakan, mengasingkan saluran paip dan jentera adalah proses yang sukar. Anda perlu memasang dua injap pengasingan individu, sekeping kili dan injap berdarah untuk mengekalkan integriti sistem. Mesin itu mahal dan berat. Terdapat peningkatan risiko pelepasan kerana beberapa mesin perlu dipasang. Ia juga sukar untuk mengendalikan sistem kerana juruteknik perlu memeriksa tiga injap pada masa yang sama.

API 6D mentakrifkan blok berkembar dan injap berdarah sebagai"injap tunggal dengan dua permukaan tempat duduk yang, dalam kedudukan tertutup, memberikan pengedap terhadap tekanan daripada kedua-dua hujung injap dengan cara menjual/menurunkan rongga antara permukaan tempat duduk."

Terdapat beberapa gaya blok berkembar dan injap berdarah yang berbeza. Satu gaya mempunyai dua injap tempat duduk berasingan di dalam, dengan injap bleed atau longkang. Konfigurasi ini dirujuk sebagai pengasingan dan pendarahan berganda (DIB). Injap DIB boleh mengasingkan kedua-dua belah injap (dua arah) untuk mengeluarkan atau mengalirkan rongga dan mengasingkan paip.

Aplikasi manakah yang memerlukan double bock dan bleed valve?

Blok berkembar dan injap berdarah paling biasa digunakan dalam industri minyak dan gas, tetapi juga boleh membantu dalam banyak industri lain.

Ia' biasanya digunakan apabila rongga injap berdarah diperlukan, apabila paip memerlukan pengasingan untuk penyelenggaraan atau untuk mana-mana senario lain ini:

Elakkan pencemaran produk

Keluarkan peralatan daripada perkhidmatan untuk pembersihan atau pembaikan

Penentukuran meter

Perkhidmatan cecair berhampiran laluan air atau majlis perbandaran

Penghantaran dan penyimpanan

Suntikan kimia dan pensampelan

Asingkan instrumentasi seperti penunjuk tekanan dan tolok tuil

Wap proses utama

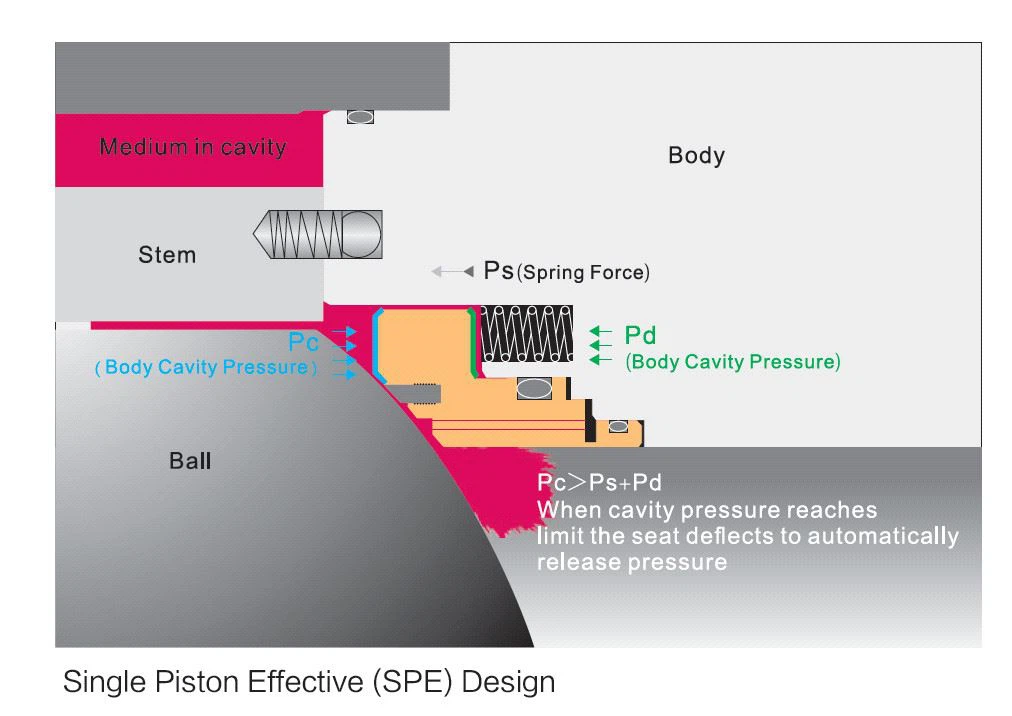

Reka Bentuk Berkesan Omboh Tunggal (SPE).

Pd= Tekanan Sederhana Pc= Tekanan Rongga Badan Ps= Daya Spring

Tekanan sederhana"Pd" dan daya spring"Ps" akan menolak kerusi injap ke bola dan memastikan ketat pengedap.

Apabila tekanan rongga badan meningkat kepada nilai tertentu yang melebihi tekanan sederhana ditambah daya spring,

tekanan rongga"Pc" akan menolak tempat duduk selain daripada bola, dan tekanan rongga dilepaskan secara automatik.

Jadi reka bentuk kerusi injap ini boleh memastikan injap bola kedua-dua blok sisi dan fungsi berdarah dengan tekanan sederhana, seperti yang dipanggil Double Block dan Bleed (Injap DBB)

Ujian tekanan injap DBB:

Injap dibuka sebahagiannya supaya aliran eksperimen disuntik sepenuhnya ke dalam ruang injap, dan kemudian injap ditutup supaya pendarahan badan injap terbuka dan medium yang berlebihan dibenarkan melimpah dari simpang ujian ruang injap. Tekanan hendaklah dikenakan secara serentak dari kedua-dua hujung injap untuk memantau kekejangan tempat duduk melalui limpahan di persimpangan ujian ruang injap. Rajah di bawah menunjukkan konfigurasi injap bola DBB biasa.

Apabila injap ditutup dan port ujian ruang injap dibuka dan kedua-dua hujung injap diberi tekanan (atau bertekanan secara berasingan), port ruang injap mengesan kebocoran dari setiap hujung ke ruang injap. Secara teorinya, injap DBB tidak dapat memberikan pengasingan berganda positif apabila hanya satu sisi berada di bawah tekanan, injap tidak memberikan pengasingan berganda positif apabila hanya satu sisi berada di bawah tekanan.

Julat Saiz: 2 hingga 24" (50 – 600mm)

Bahan Badan:

ASTM A105, ASTM A350 Gr. LF2, ASTM A182 Gr F316

Julat Suhu: -50 hingga 600°F (-45 hingga 315°C)

Bahan Batang:

ASTM A479 Jenis 410

17-4PH

XM-19

ASTM A182 F316

Penilaian Tekanan: ASME CL150, 300, 600

Bahan Tempat Duduk: RPTFE, Nylon, Devlon, PEEK, Tek-Fil, TFM

Penilaian Tutup: Sifar Kebocoran

Bahan Bola:

ASTM A105 w/ENP

ASTM A350 Gr. LF2 dengan ENP

ASTM A182 Gr. F316

ASTM A182 Gr. F316 dengan ENP

Gaya Badan: Dua Keping, Tiga Keping

Standard Reka Bentuk: API 6D, ASME B16.34
